A konténerbillentők kulcsfontosságú alkatrészeinek elemzése:
Az ömlesztett anyagmozgató iparban,konténer billenős (gyakran hidraulikus konténer billenőnek is nevezik) a kikötők, gabonaraktárak, tehertelepek és ipari létesítmények nélkülözhetetlen felszerelésévé váltak. Ezek a gépek szabványos 20 -láb vagy 40 láb hosszúságú konténerek akár 90 fokkal elforgatására is képesek, lehetővé téve a gravitáció által támogatott be- és kirakodási műveleteket; ez a megközelítés maximalizálja a helykihasználást, miközben jelentősen csökkenti a kézi munkától való függést.
A gyakorlati mérnöki előírásokra és az iparág bevált gyakorlataira támaszkodva a következő szakasz szisztematikus elemzést ad a szerkezeti, hidraulikus, elektromos és segédrendszerekről, amelyek nagy teherbírású konténerbillentőket tartalmaznak.

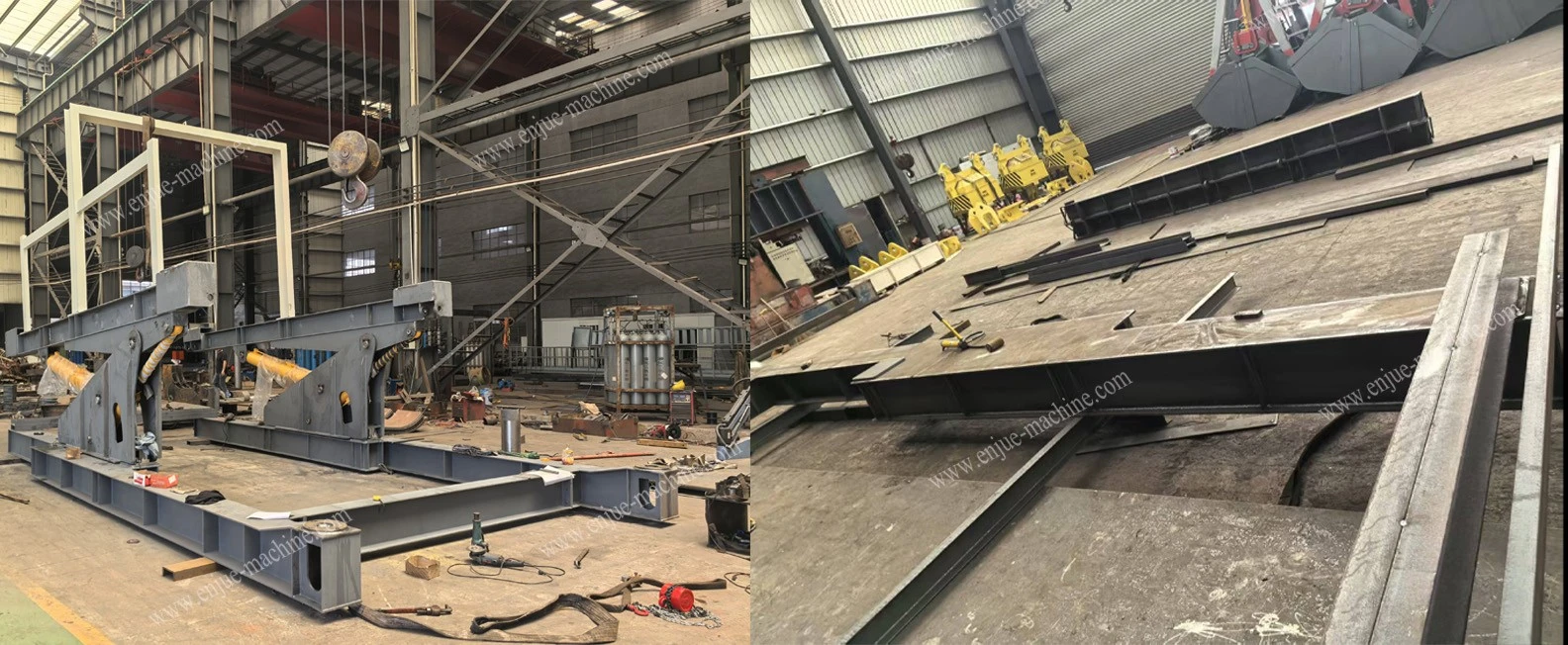

Szerkezeti acélváz: A teher{0}}gerincváz
A mainframe az az alap, amelyen az összes többi összetevő működik. Nemcsak a teljesen megrakott konténer statikus súlyát (55 tonnáig), hanem a billenési folyamat során fellépő dinamikus igénybevételeket is el kell viselnie.
Anyagválasztás:
A fő teherviselő-szerkezetek Q345 alacsony-ötvözetű, nagy-szilárdságú acélból készülnek, amely a szabványos szénacélokhoz képest kiváló folyáshatárt és fáradásállóságot kínál.
A másodlagos szerkezetek-, mint például az emelvények, létrák, korlátok és konzolok-általában Q235A szerkezeti acélt használnak, egyensúlyba hozva a költségeket és a teljesítményt a nem-kritikus alkalmazásokhoz.
A karosszériaszerkezet kritikus lemezvastagsága legalább 8 mm, az elektromos kapcsolószekrényeknél 2 mm-nél nem vékonyabb hidegen hengerelt acéllemezt használnak a merevség és a rezgéscsillapítás biztosítása érdekében.
Tervezési filozófia:
A szerkezeti kötések sima átmenetekként vannak kialakítva, hogy elkerüljék a triaxiális feszültségkoncentrációkat, az erőátvitelt az acéllemez gördülési irányához igazítva.
A korrózió megelőzése és az élettartam meghosszabbítása érdekében minden lehetséges vízfelhalmozódási helyen leeresztő lyukak vannak beépítve.
Az egészkonténer billenőa fémszerkezetet legalább 10 éves élettartamra tervezték folyamatos, nagy igénybevételű ciklusok mellett.
Gyártási pontosság:
Az acéllemezeket sörétszórásnak vetik alá, és vágás előtt hegeszthető alapozóval vonják be.
A lemezvágás CNC-vel vagy félautomata módszerekkel{0}} történik; A kézi vágást, ha elkerülhetetlen, szigorúan ellenőrzik, hogy a felületi érdesség Ra < 50 legyen.
Minden furat gépi-fúrt-pisztoly-kifejezetten tilos a méretpontosság és a szerkezeti integritás biztosítása érdekében.

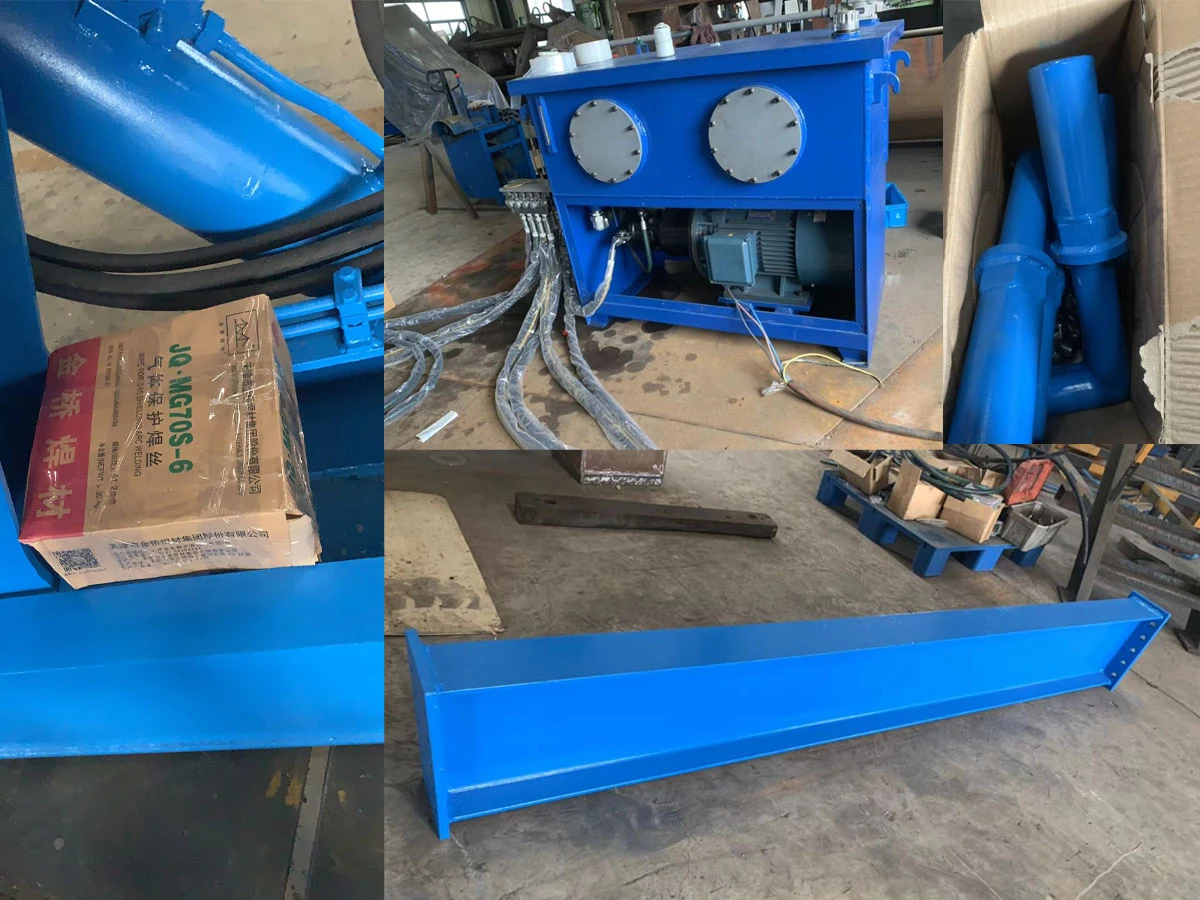

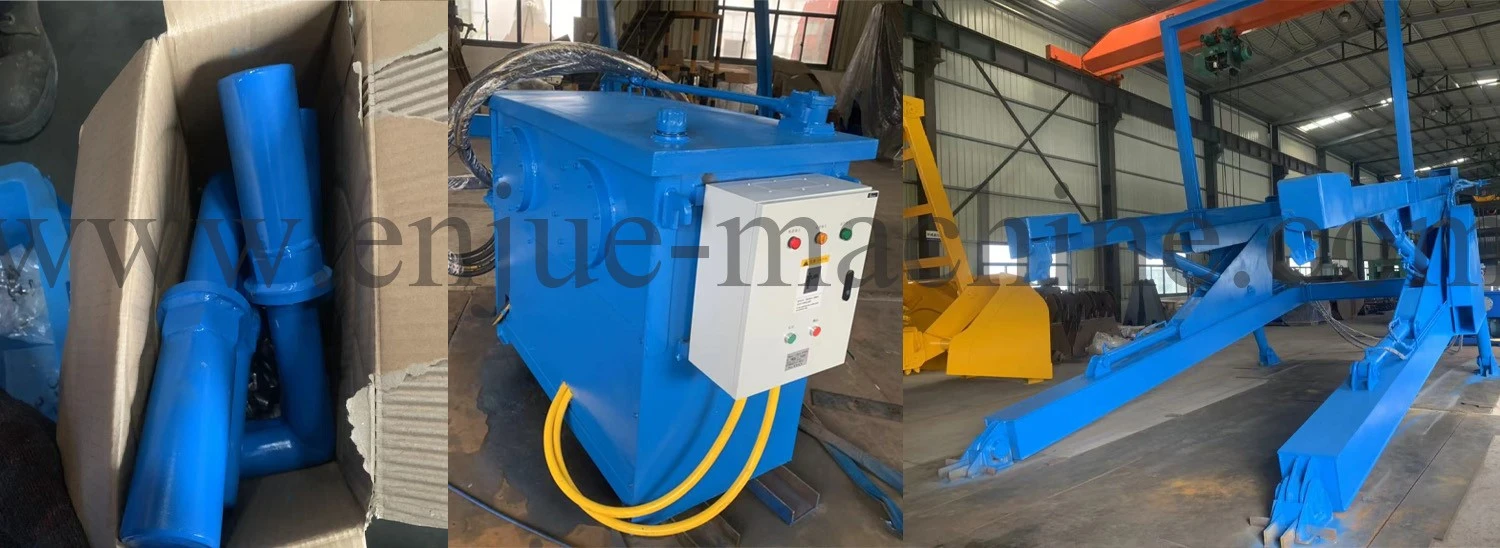

Hidraulikus rendszer: Az áramforrás
Akonténer billenős hidraulikus rendszere a konténerbillentő szíve, amely biztosítja az 55 tonnáig terjedő konténerek emeléséhez, billentéséhez és stabilizálásához szükséges erőt. A rendszert alacsony zajszintre, alacsony vibrációra és sima, rángatózó-mentes mozgásra tervezték.
Alapvető hidraulikus paraméterek:
A rendszer üzemi nyomása: 25 MPa
Névleges áramlási sebesség: 60 L/perc
Motor: 18,5 kW, Y180M-4-B35 típusú, IP44 védettség, F-osztályú szigetelés, 1460 ford./perc sebességgel működik
Hidraulikus alkatrészek beszerzése (prémium szint)
Szivattyú:A Parker (USA) vagy a Rexroth (Németország) - világszerte elismert térfogati hatékonyságáról és tartósságáról.
Robbanásbiztos{0}} és szinkronszelepek:NAP (USA) - biztonságos működést biztosít még hirtelen nyomáslökések esetén is.
Hidraulika tömlők:Az EATON (USA) vagy a Manuli (Olaszország) - nagynyomású ciklusokra és kopásállóságra{1}} minősítve.
Tömítések:Parker (USA) - kritikus a szivárgásbiztos-teljesítmény szempontjából kiterjesztett hőmérsékleti tartományban (-20 foktól +50 fokig).
Hidraulikus acél csövek:Az EATON (USA) - merev, korrózióálló-folyadékutakat biztosít.
Szűrők és szűrőelemek:Meszezés (Kína) - az olajtisztaság megőrzése az ISO szabványoknak megfelelően.
Hidraulika olaj:Great Wall HLP46# - kopásálló,-habzásgátló és hőstabil.
A teljes hidraulikus körben kettős biztonsági zár található, -beleértve az ellensúlyozó szelepeket és a vezérlő-visszacsapó szelepeket-, amelyek megakadályozzák a tartály véletlen leereszkedését tömlőhiba esetén.
Elektromos vezérlőrendszer: intelligencia és biztonság
Az elektromos rendszer szabályozza a motor működését, a szelepek működtetését, a biztonsági reteszeket és a felhasználói felületet. Úgy tervezték, hogy megbízható teljesítményt nyújtson kemény ipari környezetben.
Elosztás és védelem:
Elosztószekrény: IP55-besorolású, a második-padlón található, 2,5 mm-es hidegen hengerelt acélból készült, RAL1019 teveszürkére festve.
Akonténer billenőmegszakítókkal, késes kapcsolókkal, ampermérőkkel és voltmérőkkel van felszerelve.
Alacsony-feszültségű elektromos alkatrészek: Schneider Electric - ipari szabvány a megbízhatóság érdekében.
Kábelfektetés: horganyzott acél védőcsövek, amelyek kitöltése nem haladja meg a keresztmetszetet-; a hajlítási sugarak megfelelnek a nemzeti szabványoknak.
Kábelcsatlakozások: IP66 ipari dugók a por- és nedvességállóságért.
Elektromos védelmek (átfogó biztosítékok):
Rövidzár{0}}védelem
Túlterhelés elleni védelem
Fázis{0}}elvesztés elleni védelem
Leállás elleni védelem
Szivárgásvédelem (földhiba)
Zárási és pozicionálási mechanizmus: pontosság és biztonság
A konténer pontos rögzítése a legfontosabb. Akonténer billenőtöbb-pontos reteszelőrendszert alkalmaz, amely biztosítja, hogy a tartály szilárdan rögzítve maradjon a billenési ciklus során.
Oldalsó és hátsó zárócsapokdedikált hidraulikus hengerek (50/25-188 és 50/25-88) működtetik, behelyezve a konténer saroköntvényeibe – ugyanazok az ISO-szabvány interfészek, amelyeket a szóró- és csavarzárak is használnak.
Az alap nyitó/záró mechanizmusa (fordító hengerek, 100/70-780) lehetővé teszi, hogy a két kar 3500 mm-re nyíljon, ami lehetővé teszi a félpótkocsi behajtását. A jármű elhelyezése után a karok megfelelően záródnak, hogy a konténer hossztengelyéhez igazodjanak.
Az integrált dinamikus-gravitációs központ-figyelő rendszer (nyomásérzékelők és dőlésmérők segítségével) biztosítja, hogy az aszimmetrikus terhelések valós időben észlelhetők legyenek, megelőzve a túl-dőlést vagy a szerkezeti túlterhelést.
Segéd- és fogyóeszközök
Tömítések és O{0}}gyűrűk:Mindezt a Parker (USA) szállítja, ami biztosítja a szivárgásmentes{0}}működést a teljes hidraulikus körben.
Hidraulika folyadékok:HLP46# kopásgátló hidraulikaolaj a Sinopec-től (Great Wall márka), rendszeres szűréssel az ISO-tisztasági szint fenntartása érdekében.
Rögzítőelemek:Minden szabadon látható csavar-anya horganyzott-vagy más módon rozsdavédett-. A nagy -szilárdságú súrlódású- markolatcsavarokat (a GB/T1231-91 szabványnak megfelelően) a kritikus szerkezeti csatlakozásokhoz használják.
Festék és korrózióvédelem:
A teljes szerkezet átesikszemcseszórás(Sa 2,5 fokozat) alapozó felhordás előtt.
A festés a JQ/NG-28-1-92 általános eljárást követi, teljes száraz rétegvastagsággal, amelyet legalább 10 éves korrózióállóságra terveztek tengeri vagy ipari környezetben.
Akonténer billenősokkal több, mint egy egyszerű acélváz hidraulikus munkahengerekkel. Ez egy aprólékosan megtervezett rendszer, amelyben a szerkezeti kohászat, a hidraulikus precizitás, az elektromos intelligencia és a biztonsági redundancia egyesül, hogy megbízható, -hatékony ömlesztett anyagkezelést biztosítson.
