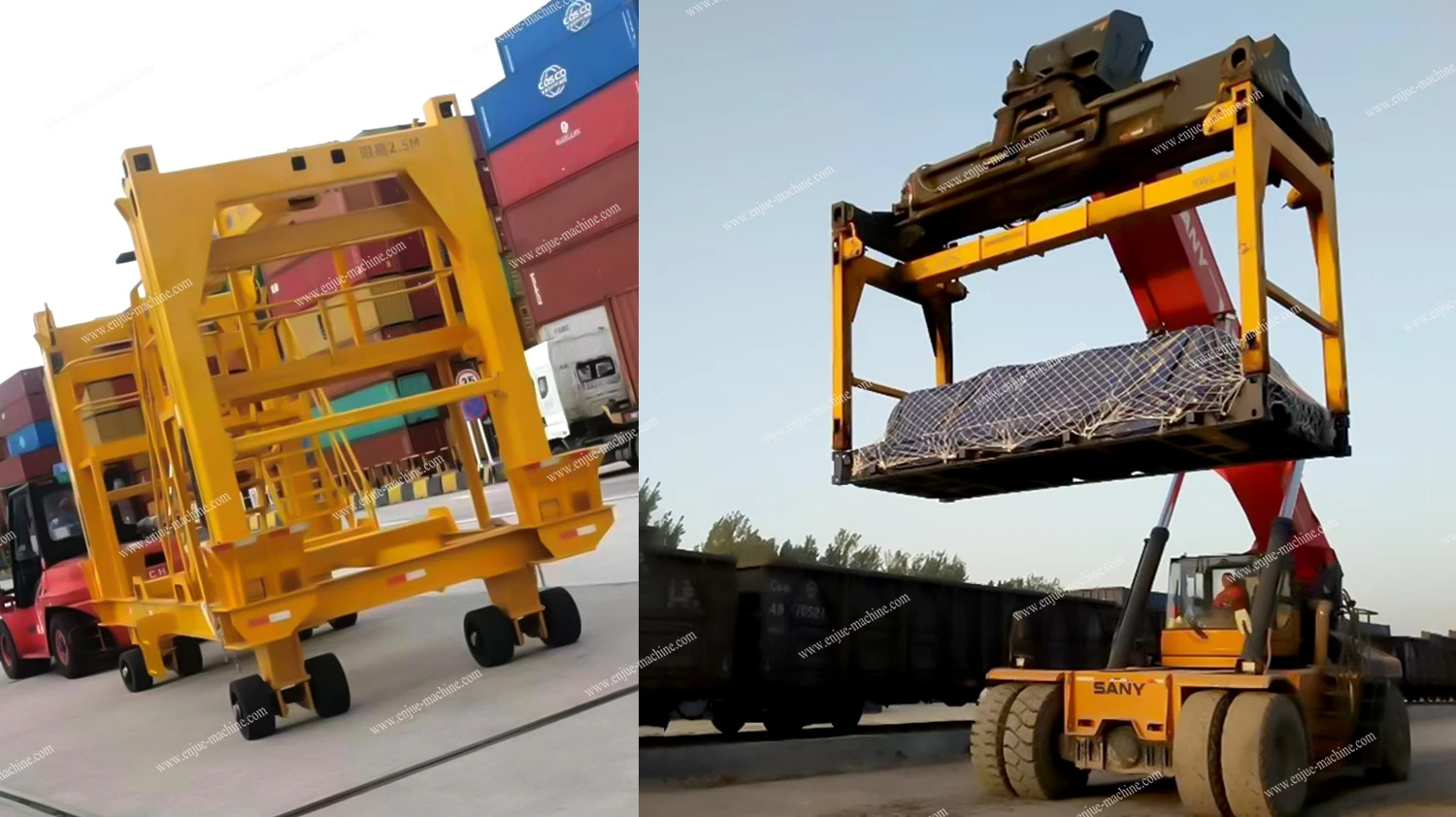

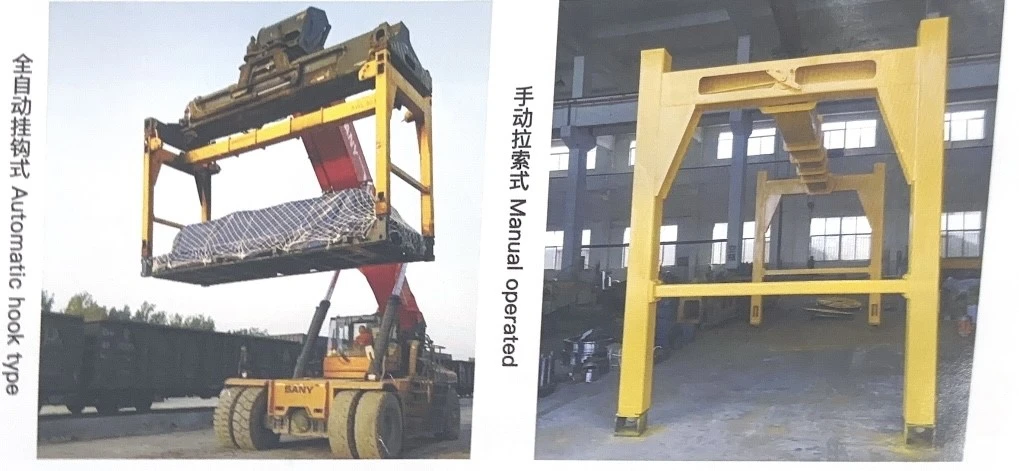

A kikötőkben, a vasúti átrakodó terminálokon és az intermodális logisztikai csomópontokon a túl-magas konténerszórás (vagy "túlmagasságú konténerszóró") kritikus eszköz a nem-szabványos konténerek-különösen nyitott-felső konténerek és túlméretes vagy túlsúlyos rakományok kezelésére. Kialakítása és alkalmazása nem csak a működési hatékonyság szempontjából létfontosságú, hanem közvetlenül befolyásolja az emelési biztonságot és a konténerek szerkezeti integritását is.
I. Gyors csatolási és szinkronizált nyomon követési-rendszer
Az alapvető funkciója atöbb-magasságú konténerszóróinterfész rétegként szolgál a szóró és a túl magas{0}}konténer között:
Közvetlen rögzítési mechanizmus: A túl-magas konténeres szórófej tetején olyan rögzítési pontok találhatók, amelyek pontosan illeszkednek a szabványos szórófej csavaros rögzítőaljzataihoz, lehetővé téve a gyors, szerszámok nélküli rögzítést. Az alsó csavarzárakat kifejezetten a túl magas-konténerek saroköntvényeihez tervezték, biztosítva a függőleges teherátvitelt.
Nyomon követés és reteszelési logika: A tolóoszlopos targoncákkal vagy rakparti darukkal végzett műveletek során a túl-magasságú keretnek képesnek kell lennie a szóró főgerendájával szinkronban kinyúlni és visszahúzódni, hogy alkalmazkodjon a különböző konténerhosszúságokhoz (20 láb/40 láb). Továbbá a reteszelő jeleit be kell építeni a műtrágyaszóró elektronikus vezérlőrendszerébe; az emelési funkció csak akkor aktiválódik, ha mind a négy sarokcsavarzár teljesen be van kapcsolva, ezáltal kiküszöböli a "téves zárás" kockázatát.
Fix{0}}Csatlakozáskezelés: Ha a beépített emeléshez egy tolós targoncát használ, a keret és az alapegység mechanikus reteszelőeszközökkel egy merev egységbe van rögzítve. Ez megkönnyíti az udvari áthelyezést és egymásra rakást, miközben minimalizálja a csatlakozási felületek többszöri összeszerelés és szétszerelés által okozott kopását.
II. Korrózióállóság és kötőelemek osztályozási stratégiája
Tekintettel a kikötő zord működési feltételeire,{0}}a magas sótartalom (sópermet) és a magas páratartalom-az anyagok és a felületkezelések szigorú besorolásúak:
Kis{0}}méretű rögzítők (
Nagy-méretű szerkezeti elemek és kötőelemek (M12-nél nagyobb vagy egyenlő): a Q235 acélt az általános szerkezeti elemekhez (például másodlagos gerendákhoz és járdákhoz) választják, míg a Q345 alacsony-ötvözetű, nagy-szilárdságú acélt az elsődleges terhelést-hordó alkatrészekhez (például kiegyensúlyozó emelőfülekhez) és a fő folyáshatárokhoz. Felületkezelésre Dacromet bevonatot alkalmaznak; ez a króm-mentes cink-alumínium bevonat kiváló ütés- és hőállóságot biztosít. A hagyományos tűzi{11}}horganyzáshoz képest hatékonyabban csökkenti a hidrogénridegedés kockázatát, így alkalmas nagyszilárdságú{12}}csavarszerelvényekhez.
III. Könnyű karbantartás és biztonsági redundancia a személyzet számára
Atöbb mint -magasságú szóró„gyakori cserét, de ritkán karbantartást igénylő” tartozékként van besorolva; tervezési filozófiája a hozzáférhetőséget és a lazítással szembeni ellenállást helyezi előtérbe:
Központi kenőrendszer: Minden gömbcsapágy és forgó forgáspont külsőleg szerelt PT1/4"-es rozsdamentes acél gomb-fejű zsírzógombokkal van felszerelve. Ez a kialakítás lehetővé teszi egy-kezes kezelést szabványos nagy-nyomású zsírzópisztollyal, megakadályozza a kenőanyag károsodását és a véletlen behatolást a kenőanyagban. nagy teherbírású-csapok.
A kopóalkatrészek gyors cseréje: A csúszó érintkezési felületek, a végállásütközők és az elektromos érzékelők „helyreállító csap plusz szorítólemez” konfigurációt használnak, ami lehetővé teszi a helyszíni cserét-15 percen belül. Minden menetes beállítás reteszelőhuzallal vagy Spiralock anyákkal rendelkezik, hogy ellenálljon a daru gyorsítása és fékezése során keletkező ütéseknek és rezgéseknek.
Személyzeti hozzáférés és engedély: Az aljántöbb-magasságú konténerszóróinterfésszel rendelkezik a GB/T 3608 szabványnak megfelelő{0}}emberkosár-platformhoz, amely legalább 2 méteres függőleges távolságot biztosít,{3}}amely megfelel a konténer tetején dolgozó karbantartó személyzet alapvető ergonómiai követelményeinek, miközben biztonsági hevedereket viselnek. Meg kell jegyezni, hogy ez a személyzeti hozzáférési szolgáltatás szigorúan a statikus ellenőrzésekre korlátozódik; szigorúan tilos személyzetet szállítani a szórógép felemelése közben.
Hogyan szállítsuk és csomagoljuk atöbb-magasságú szóró?
A globális multimodális szállítás összetett logisztikai folyamatainak kielégítése érdekében a kezelés hatékonysága és a védelem szintje a tárolás és szállítás során, -különösen, ha a túlmagasságú szórógép „nem -működési állapotban van”-, olyan kritikus tényezők, amelyekkel a teljes-életciklus-tervezés során figyelembe kell venni. A konkrét intézkedések a következők:
(I) Földi{0}}szintű kezelési interfészek tervezése
A szabványos targoncazsebek szimmetrikusan helyezkednek el az alapváz szerkezetének négy sarkában. Ezeknek a zsebeknek a méreteit és teherbírási pontjait végeselemes elemzéssel ellenőrizték, hogy biztosítsák a kompatibilitást az 5-–-10 tonnás kiegyensúlyozó targoncákkal a rövid távú szállításhoz, rakodáshoz és járműbetöltési műveletekhez tehermentes körülmények között. A zsebbejáratoknál vezetőletörések vannak beépítve, hogy megkönnyítsék a targoncafogak gyors beállítását és behelyezését, míg a zsebek belsejében karcolásgátló burkolatok vannak beépítve, hogy megakadályozzák a szerkezeti bevonat többszöri behelyezése és kihúzása által okozott károsodását.
II) Tengeri szállításvédelmi rendszer
Tekintettel arra, hogy a túl-magas konténerszórás nagy távolságú-óceáni szállításon-végezheti a magas hővel és páratartalommal, sópermettel és jelentős hőmérséklet-ingadozásokkal jellemezhető zord környezeteket,-egy három-szintű szisztematikus védőcsomagolási rendszert hoztunk létre:
Nedvesség elleni védelem: Az egész egység magas-gátlású VCI (Volatile Corrosion Inhibitor) fóliával van lezárva. Elegendő VCI-anyag van elhelyezve a belsejében, hogy stabil, korróziógátló-atmoszférát hozzon létre a burkolaton belül, hatékonyan blokkolva a nedvességet és a korrozív gázokat a fémfelületeket megtámadva. Ezenkívül páratartalom-jelző kártyák is találhatók, amelyek lehetővé teszik a belső nedvességszint gyors értékelését érkezéskor.
Ütéscsillapítás és csillapítás: Minden merev érintkezési pont és túlnyúló rész kemencében szárított fából készült tartóelemekkel és nagy-sűrűségű poliuretán vibráció-szigetelő párnákkal van rögzítve. Ez biztosítja atöbb-magasságú szóróA szerkezet stabil marad, és mentes a relatív elmozdulástól vagy ütési sérülésektől olyan dinamikus terhelések hatására, mint a hajó mozgása, rakodónyomás és közúti szállítás. A párnázó anyagok elrendezése aszimmetrikusan van kialakítva a súlypont alapján, hogy egyensúlyba kerüljön a szerkezeti stabilitás és a csomagolás tömörsége.
-Korróziógátló tömítés: A szabaddá tett, bevonat nélküli, precíziós-megmunkált felületeket (például a csapok, menetes csatlakozások és elektromos csatlakozók egymáshoz illeszkedő felületeit) csomagolás előtt lehúzható, kemény-filmes rozsdagátló olajjal vonják be. Ez egy folyamatos, sűrű fizikai gátat hoz létre, amelyet a felhasználó közvetlenül eltávolíthat a helyszíni üzembe helyezés során-, így nincs szükség másodlagos tisztításra.
Csomagolás érvényesítési és környezetvédelmi alkalmassági követelmények
Minden csomagolási megoldás atöbb-magasságú konténerszórószimulált halmozási tesztekkel, vibrációs próbapadi tesztekkel és ciklikus nedves{0}}hőtesztekkel kell érvényesíteni, hogy biztosítsák a Nemzetközi Tengerészeti Szervezet (IMO) és a megfelelő osztályozó társaságok tengeri teherszállításra vonatkozó biztonsági előírásainak való megfelelést. A csomagolás kialakításának garantálnia kell, hogy szélsőséges éghajlati viszonyok között-, mint például az egyenlítői zónák hőmérsékleti inverziókkal (nagy a páratartalom és a páralecsapódás veszélye) és poláris útvonalakon (alacsony hőmérséklet és fagyveszély)-a csomagolás belsejében a harmatpont folyamatosan a fémfelületek hőmérséklete alatt marad, ami megakadályozza a párásodást és a páralecsapódást.
Csomagolás és jelölés
A csomagolás külső méreteinek figyelembe kell venniük a szabványos konténerek és az ömlesztettáru-szállító nyílások nyílásait, a súlypontot úgy kell elhelyezni, hogy megkönnyítse a biztonságos emelést és rögzítést. A külső csomagolás jól látható helyein szabványos kezelési és tárolási szimbólumokat kell feltüntetni-, mint például a „Száron tartandó”, „Törékeny/ütésálló-”, „Ez az oldal felfelé” és a „Súlypont”-, és tartalmaznia kell a „Kicsomagolási utasításokat” kínai és angol nyelven is, hogy a helyszínre érkezéskor a biztonságos és rendezett kicsomagolás és ellenőrzés biztosítva legyen.
